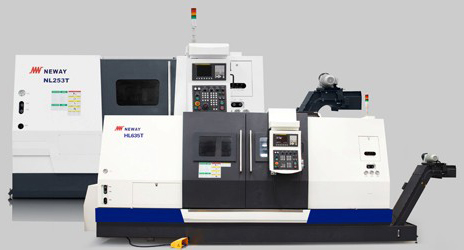

NL系列卧式车削中心

该系列数控机床是针对盘套类零件中小规格数控车床，适合加工内外圆柱面、圆锥面、阶梯面、沟槽、球面及其它各种回转曲面、各种公，英制内外螺纹。广泛用于轴承、汽车、齿轮等行业。

产品介绍
产品参数
产品应用

01、45°斜床身

主机采用45°卧式斜床身，滚动导轨，动态特性好，刚性强。

02、多种尾架选择

高刚性芯轴式液压尾架和高效率可编程伺服尾架选择。

03、动力刀架

高性能动力刀架，可进行铣削、钻孔功能。

04、联动式内防护

噪音小，运动顺畅，拖链结构稳固耐用，管线布置整齐。

名称	单位	NL161T	NL251T	NL253T	NL322T	NL324T	NL402T
床身最大回转直径	mm	Φ500	Φ550	Φ550	Φ570	Φ570	Φ650
床鞍最大回转直径	mm	Φ300	Φ370	Φ370	Φ400	Φ400	Φ480
最大切削直径	mm	Φ120	Φ250	Φ250	Φ320	Φ320	Φ400
最大切削长度	mm	300	350	750	500	1000	500
通过棒料最大直径	mm	Φ44	Φ44	Φ44	Φ51	Φ51	Φ51
主电机功率	kW	5.5/7.5	7.5/11	7.5/11	11月15日	11月15日	11月15日
主轴最高转速	rpm	6000	5000	5000	4000	4000	3000
主轴端部型号	ISO	A2-5	A2-6	A2-6	A2-6	A2-6	A2-6
主轴通孔直径	mm	Φ56	Φ56	Φ56	Φ65	Φ65	Φ65
主轴锥孔锥度		莫氏6号	莫氏6号	莫氏6号	公制80	公制80	公制80
主轴传动比		01:01.3	01:01.5	01:01.5	01:01.4	01:01.4
主轴中心至地面高度	mm		1000	1000	1020	1020
液压卡盘	inch	6	8	8	10	10	10
尾架套筒直径	mm	/	/	Φ100	Φ100	Φ100	Φ100
尾架套筒行程	mm	/	/	100	100	100	100
锥孔锥度	莫氏	/	/	活顶尖5#	活顶尖5#	活顶尖5#	活顶尖5#
行程X/Z	mm	125/350	240/430	240/830	235/530	235/1080	275/530
快移速度X/Z	m/min	30/30	24/30	24/30	20/24	20/24	20/24
X轴丝杠/螺距	mm		Φ32/8	Φ32/8	Φ40/10	Φ40/10
Z轴丝杠/螺距	mm		Φ32/10	Φ32/10	Φ40/12	Φ40/12
工位数	mm	12	12	12	12	12	12
动力刀最高转速	rpm	5000	5000	5000	5000	5000	5000
车刀柄规格	mm	16×16	20×20	20×20	25x25	25×25	25×25
镗孔刀柄最大直径	mm	Φ16	Φ25	Φ25	Φ32	Φ32	Φ32
最大钻孔能力	mm	Φ10×0.1	Φ14×0.15	Φ14×0.15	Φ16×0.2	Φ16×0.2	Φ16×0.2
最大攻丝能力	mm	M8×1.25/M16×1	M10×1.5/M24×1	M10×1.5/M24×1	M14×2/M20×1.5	M14×2/M20×1.5	M14×2/M20×1.5
最大铣槽能力	mm	Φ12×8×32	Φ20×10×40	Φ20×10×40	Φ20×12×40	Φ20×12×40	Φ20×12×40
定位精度(X/Z/C)	mm	0.006/0.006/51″	0.006/0.006/51″	0.006/0.006/51″	0.008/0.008/51″	0.008/0.008/51″	0.01/0.01/51″
重复定位精度(X/Z/C)	mm	0.004/0.004/20″	0.004/0.004/20″	0.004/0.004/20″	0.004/0.004/20″	0.004/0.004/20″	0.004/0.004/20″
数控系统		NEWAY FANUC [SIEMENS]
自动排屑器		后排	侧排/后排	侧排/后排	侧排/后排	侧排	侧排
机床重量	Kg	3000	4000	4500	4800	5500	5000

名称	单位	NL404T	NL502T	NL504T	NL634T	NL635T	HL635T
床身最大回转直径	mm	Φ650	Φ600	Φ600	Φ650	Φ650	Φ720
床鞍最大回转直径	mm	Φ480	Φ450	Φ450	Φ410	Φ410	Φ530
最大切削直径	mm	Φ400	Φ410	Φ410	Φ540	Φ540	Φ630
最大切削长度	mm	1000	500	1000	1000	1500	1500
通过棒料最大直径	mm	Φ51	Φ51	Φ51	Φ74	Φ74	Φ74
主电机功率	kW	11月15日	11月15日	11月15日	15/18.5	15/18.5	18.5/3022/30
主轴最高转速	rpm	3000	3000	3000	2000	2000	2000
主轴端部型号	ISO	A2-6	A2-6	A2-6	A2-8	A2-8	A2-11
主轴通孔直径	mm	Φ65	Φ65	Φ65	Φ87	Φ87	Φ100
主轴锥孔锥度		公制80	公制80	公制80	公制100	公制100	公制120
主轴传动比							01:02.2
主轴中心至地面高度	mm						1105
液压卡盘	inch	10	10	10	12	12	15
尾架套筒直径	mm	Φ100	Φ100	Φ100	Φ130	Φ130	Φ160
尾架套筒行程	mm	100	100	100	100	100	180
锥孔锥度	莫氏	活顶尖5#	活顶尖5#	活顶尖5#	死顶尖5#	死顶尖5#	死顶尖5#
行程X/Z	mm	275/1080	295/550	295/1050	355/1100	355/1600	350/1600
快移速度X/Z	m/min	20/24	12月16日	12月16日	8月12日	8月12日	8月12日
X轴丝杠/螺距	mm						Φ40/8
Z轴丝杠/螺距	mm						Φ50/10
工位数	mm	12	12	12	12	12	12
动力刀最高转速	rpm	5000	5000	5000	5000	5000	4000
车刀柄规格	mm	25×25	25×25	25×25	25×25	25×25	32x25
镗孔刀柄最大直径	mm	Φ32	Φ32	Φ32	Φ32	Φ32	Φ50
最大钻孔能力	mm	Φ16×0.2	Φ16×0.2	Φ16×0.2	Φ16×0.2	Φ16×0.2	Φ20×0.23
最大攻丝能力	mm	M14×2/M20×1.5	M14×2/M20×1.5	M14×2/M20×1.5	M14×2/M20×1.5	M14×2/M20×1.5	M18×2/M27×1.5
最大铣槽能力	mm	Φ20×12×40	Φ20×12×40	Φ20×12×40	Φ20×12×40	Φ20×12×40	Φ22×25×40
定位精度(X/Z/C)	mm	0.01/0.01/51″	0.012/0.014/51″	0.012/0.016/51″	0.012/0.016/51″	0.012/0.016/51″	0.012/0.016/51″
重复定位精度(X/Z/C)	mm	0.004/0.004/20″	0.006/0.007/20″	0.006/0.008/20″	0.006/0.008/20″	0.006/0.008/20″	0.006/0.008/20″
数控系统		NEWAY FANUC [SIEMENS]
自动排屑器		侧排	侧排	侧排	侧排	侧排	侧排
机床重量	Kg	5700	4300	4500	7500	8100	13000
