- Basement
- 底座
- Columns
- 立柱
- fix cross rail (joint piece on columns top)
- 固定横梁
- movable cross rail
- 可移动横梁
- Table
- 工作台
- gear boxes with 4 ranges
- 4档位的变速箱
- n° 1 ram head for milling and drilling operations driven by CNC
- 1个方滑枕，通过CNC控制进行铣削和钻削操作
- CNC – Numercial control “Siemens 840 D SL” for the control of nr. 5 axes (X, Z, C + A + U)
- 数控系统采用Siemens 840 D SL，可控5轴（X, Z, C + A + U）
- Steel telescopic covers on cross-rail and bottom part of the columns
- 钢质伸缩护罩覆盖横梁和立柱底部
- Hydraulic unit
- 液压单元
- Lubricatiojn unit
- 润滑单元
- Electrical unit
- 电气单元
- Tool coolant unit
- 刀具冷却单元
- Surrounding protections
- 机床周围防护罩
马里奥卡内基公司成立于1929年，设备占地总面积10万平方米，生产车间占地2万平方米。
产品范围： 车铣复合，立式车床, 龙门铣床动柱固定工作台，单柱双柱立式加工中心，
型号：

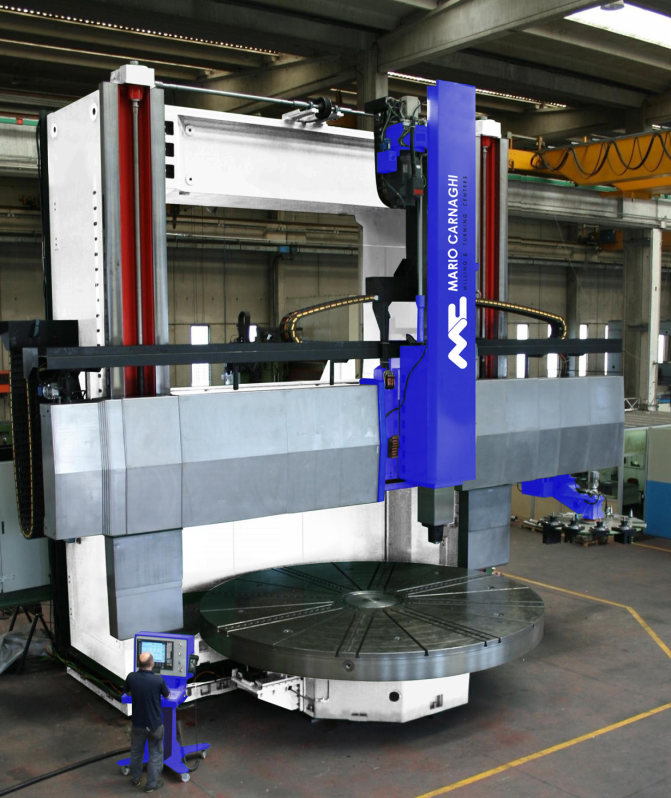

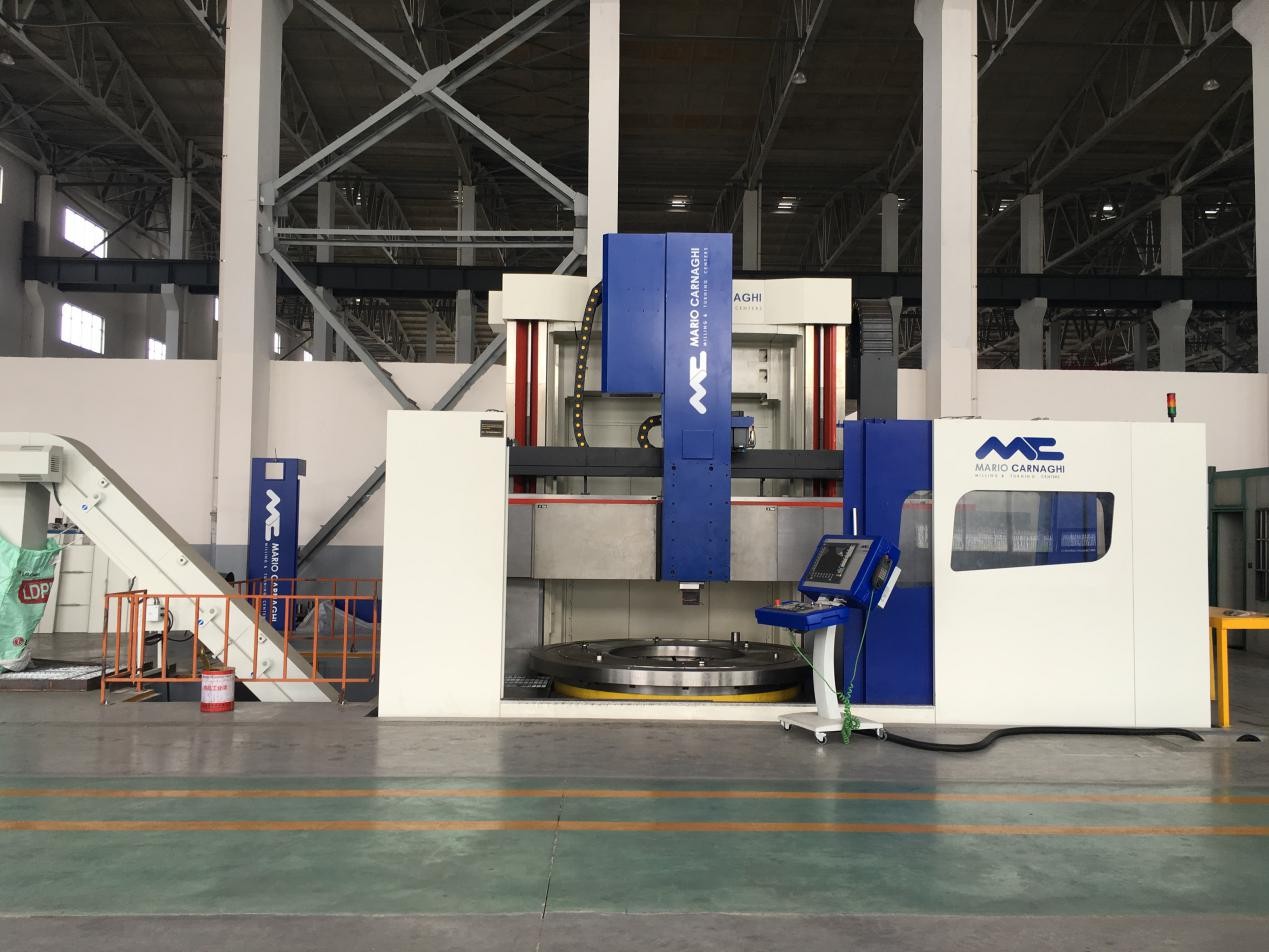

For the supply of nr. 1 CNC-controlled double column vertical turning and boring mill our model “TG.25/3200/cnc”, with movable cross-rail and ram head for turning, milling and drilling operations
所供应的是一台数控双立柱集车削铣削钻削的立车，型号“TG.25/3200/cnc”，带动梁和用于车削铣削和钻削加工的主轴
Technical specifications:
技术规格：
Working capacities
加工能力
• able diameter mm. 2.500
工作台直径
• Max. turning diameter with vertical head mm. 3.200
立式头最大车削直径
• Max. height admitted under cross-rail mm. 1.850
横梁下最大高度
• Max. turning height over table mm. 1.600
在工作台上的最大车削高度
• Net weight of the complete machine Kg. 60.000
机床重量
Table
工作台
• Drive AC-motor (S1 – 100%) kW. 81
驱动交流电机（S1 – 100%）
• Table rotation speed r.p.m. 1.5÷150
工作台转速
• Max. torque at table Nm 93.800
工作台最大扭矩
• Max. weight admitted on table Kg. 40.000
工作台上的最大承重
Cross-rail
横梁
• Cross-rail travel on column,
with indexing every 200 mm. mm. 1.400
横梁在立柱上行程，每200 mm一分度
• Cross-rail shifting speed mm./min’ 180/360
横梁移动速度
• Positioning interval mm. 200
定位间距
航空航天，风电，汽油阀门，能源（涡轮机），交流发电机，船舶，铁路， 国防，模具，核电，大型柴油发动机
