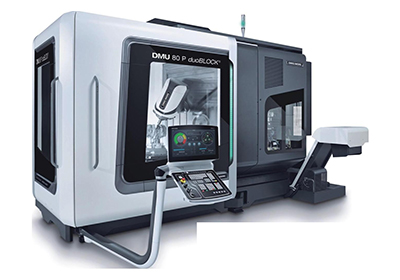

DMU 80 P duoBLOCK

· 精度：工件精度提高30%并且所有驱动全部采用水冷技术提高精度

· 性能：刚性提高30%提供最高生产力

· 效率：能耗下降30%，采用智能化按需工作的系统

· 最高灵活性和最短加工时间的新型B轴刚性提高20%，摆动范围250°和内置电缆拖链

创新的高速轮式刀库，刀到刀换刀时间仅0.5秒，最大刀位数可达363个且占地面积最小

产品介绍
产品参数

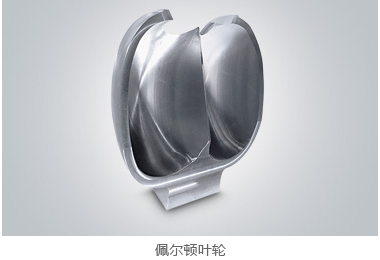

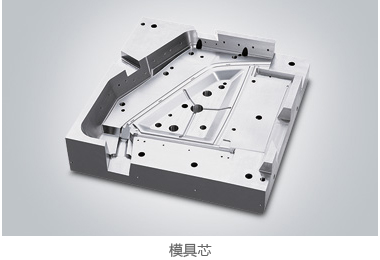

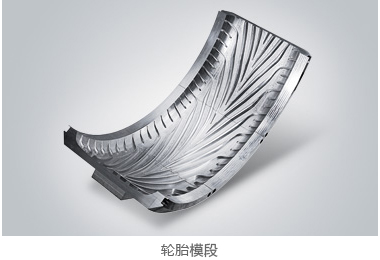

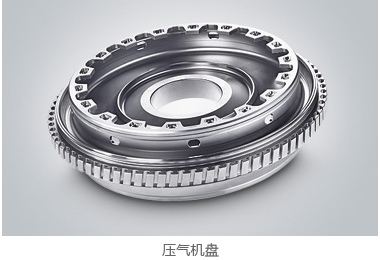

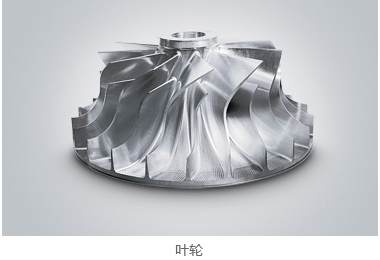

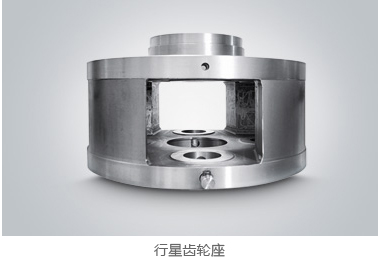

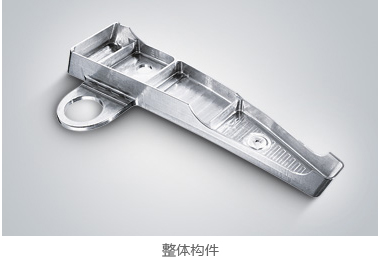

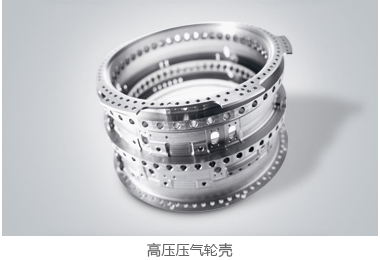

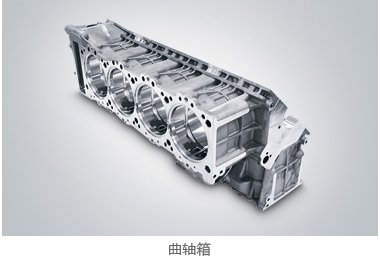

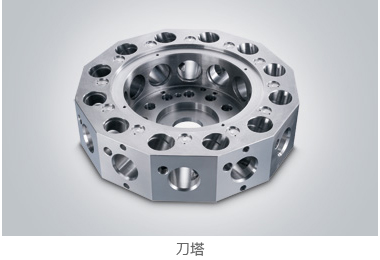

产品应用

第4代duoBLOCK的精度、性能和效率提高30%。独有！

全新DMU 80 P duoBLOCK机床的每个部件都是精品。全面的冷却系统和最新改进设计的duoBLOCK结构的更高刚性奠定了最高精度和最高加工性能基础。

duoBLOCK结构高度稳定的刚性和精度提高了30 %。创新的轮式刀库提供最高灵活性，最大刀位数达363个且占地面积最小。

Highlights DMU 80 P duoBLOCK

机床型号		DMU 80 P duoBLOCK®	DMU 100 P duoBLOCK®	DMU 100 P duoBLOCK®
加工区
X/Y/Z轴	mm	800 × 1,050 × 850	1,000 × 1,250 × 1,000	1,000 × 1,250 × 1,000
工作台 / 装夹面 / 刀具
NC回转工作台	rpm	40	35	35
工作台尺寸（L × W）	mm	Ø 900 × 700	ø 1,100 × 900	ø 1,100 × 900
最大工作台承重	kg	1,800 kg	2,200	2,200
NC数控摆动铣头（B轴）
摆动范围（0 = 垂直 / 180 = 水平）	degrees	–30 / +180	–30 / +180	–30 / +180
快移转速和进给速度	rpm	30	30	30
5轴选配
NC数控摆动铣头（A轴）		•	•	•
摆动范围（0 = 垂直 / -90 = 水平）	degrees	160° (-125 / +35°)	160° (-125 / +35°)	160° (-125 / +35°)
快移转速和进给速度	rpm	30	30	30
5X torqueMASTER® – 齿轮驱动主轴的NC数控B轴		•	•	•
摆动范围（0 = 垂直 / 180 = 水平）	degrees	0/ +180	0 / +180	0 / +180
快移转速和进给速度	rpm	30	30	30
主驱动
内置电主轴SK40		15,000	15,000	15,000
功率（40 / 100 % DC）	kW	35 / 25	35 / 25	35 / 25
扭矩（40/100% DC）	Nm	130 / 86	130 / 86	130 / 86
换刀器
刀座		SK 40 / HSK-A63	SK 40 / HSK-A63	SK 40 / HSK-A63
Tool magazine wheel	Pockets	40 (63 / 123) wheel	40 (63 / 123) wheel	40 (63 / 123) wheel
直线轴（X / Y / Z）
进给速度 / 快移速度	m/min	60	60	60
加速度	m/s2	2007/7/7	2006/5/6	2006/5/6
进给力	kN	13 / 13 / 9	15 / 18 / 18	15 / 18 / 18
Pmax. (X / Y / Z) – ISO 230-2	µm	5	6	6
Psmax. (X / Y / Z) – ISO 230-2	µm	4	5	5
机床数据
基本型机床所需空间，包括排屑器不含内冷系统	m2	18.7	26	26
机床高度（标配机床）		3.1	3,415	3,415
机床重量	kg	15,500	24,500	24,500
控制系统
CELOS® - 兼容，统一，一致。
Operate 4.5版的SIEMENS 840D solutionline
Heidenhain TNC 640
