HSC75 linear

+ 所有轴均配直线电机驱动，确保高精度，加速度 > 2 g 和快移速度 90 m/min

+ 5 轴联动加工，直接驱动的主轴头及数控回转工作台（选配）

+ 标配 18,000 rpm 电主轴，选配 28,000 rpm 电主轴（HSK-A63）或 40,000 rpm（HSK-E50）

+ DMG MORI ERGOline 控制面板 – 配 19"显示屏及 3D 软件 HEIDENHAIN iTNC 530 或 SIEMENS 840D solutionline – 最佳的用户操作体验并缩短编程时间

+ DMG MORI 专为 HSC 加工特别开发的控制软件，例如 ATC(应用调节循环），AAC（自动加速度控制）及 AFC（自动进给控制）

产品介绍
产品参数

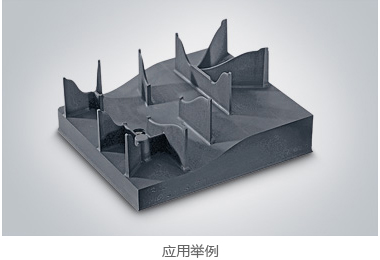

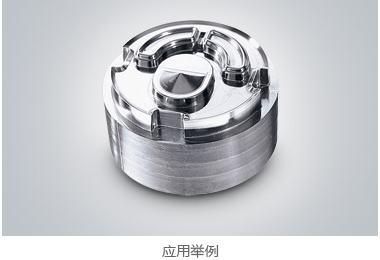

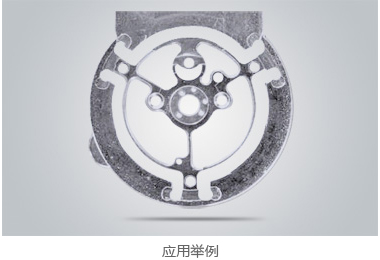

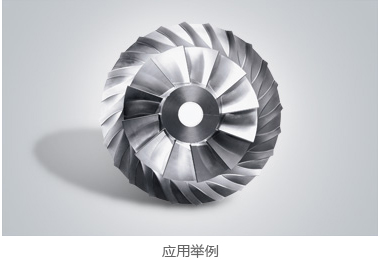

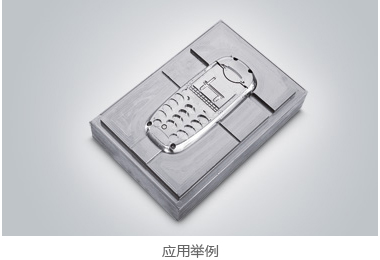

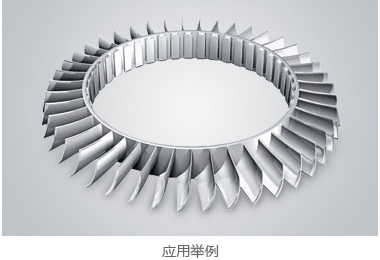

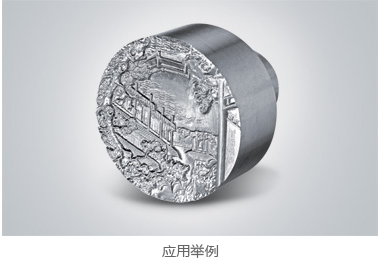

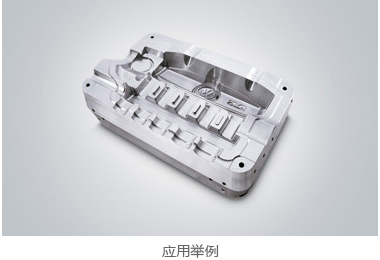

产品应用

满足模具制造严格要求的高速高精加工中心

全部轴都配高动态性能的直线驱动技术，HSC 75 linear最大加速度可达2g和快移速度可达90 m/min，因此可将生产效率最大提升20%。

5轴联动加工（选配）是另一项创新，通过主轴和NC数控回转工作台的摆动轴实现。

机床型号		HSC 75 linear	HSC 55 linear	HSC 105 linear
加工区
X轴	mm	750 (885)**	450	1,050 (1,110)**
Y轴	mm	600	580 (650)**	800
Z轴	mm	560 (600)**	460	560 (600)**
摆动轴（A / B）	degrees	–10 / +110	-0.0909091	–10 / +110
回转轴（C）	degrees	360	360	360
主驱动
最高速度	rpm	18,000	28,000	18,000
驱动功率（40% / 100% DC）	kW	35 / 25	10月13日	35 / 25
扭矩（40/100% DC）	Nm	130 / 86 (80 / 60)	25 / 19 (48/ 38)	130 / 86 (80 / 60)
刀具接口	DIN 69893	HSK-A63	HSK-A63	HSK-A63
速度范围（选配）	rpm	28,000*	42,000*	28,000*
输出	kW	55 / 43.5	41 / 30	55 / 43.5
扭矩（40/100% DC）	Nm	47.8 / 38	71 / 52	47.8 / 38
刀座	DIN 69893	HSK-A63	HSK-A63	HSK-A63
转速范围（选配）	rpm	40,000*	40,000*	40,000*
驱动功率（40% / 100% DC）	kW	35 / 25	10月13日	35 / 25
扭矩（40/100% DC）	Nm	7.6 / 6.4	8月6日	7.6 / 6.4
刀座	DIN 69893	HSK-E50	HSK-E50	HSK-E50
进给
最高进给速度	mm/min	90,000	80,000	90,000
快移速度 X/Y/Z	m/min	90 / 90 / 90	80 / 80 / 80	90 / 90 / 90
工作台
固定工作台装夹面	mm	950 × 650	460 × 600	1,200 × 850
最大工件重量	kg	1,000	600	1,300
NC工作台装夹面	mm	ø 750	400 x 400	ø 950
回转轴转速（C）	rpm	100	110	100
最大工件重量	kg	800	200	800
加速度
最大加速度	g	> 2 g	> 2 g	> 2 g
工具
刀库	Pockets	30 (60 / 120 / 150 / 180)*	16 (30 / 60 / 120)*	30 (60 / 120 / 150 / 180)*
刀具最大长度	mm	300	250	300
刀具最大直径	mm	80 / 140	80	80 / 140
屑到屑换刀时间	Sec.	6	6	6
选配套件
带ULTRASONIC		-	°	-
标准化的5轴套件		°	°	°
自动化		°	°	°
控制系统
DMG ERGOline®控制面板带Siemens 840D solutionline
DMG MORI ERGOline®控制面板带Heidenhain iTNC 530
