12位刀塔 > Siemens S!NUMERIK Operate带Shop Turn 3G
优化的工艺链提供更高产能
DIN与面向车间编程间自由选择-DIN编程速度快和ShopTurn 3G编程容易
通过增加刀架（选配）提高加工灵活性和提高中小批量生产效率
大功率车铣复合加工主轴，带NC数控B轴和转矩电机驱动
缩短30%刀具装夹时间
水冷主轴电机，最大扭矩4,000 Nm
刀具接口HSK-A63, 选配Capto C6 , Capto CS , HSK-AlOO
开创性的ShopTurn 3G多通道数控系统并支持更多刀架
集多种技术与多种加工方式于一身无疑是现代加工技术的发展趋势之一。除常规标准设备外，例如铣车主轴、刀库，CTX gamma TC系列复合加工机床还提供更多选配。对于许多行业，6面完整加工现具有决定性的竞争优势。工件日益复杂需要集成更多的加工技术，例如齿轮铣削和5轴联动加工。
Highlights CTX gamma 2000 TC / linear
compactMASTER – 扭矩提高120 %达220 Nm，长度缩短70 mm
800 mm的X轴行程和420 mm的Y轴行程，确保径向加工的最高灵活性
550 mm大长度刀具，水平钻孔或车削最大长度达550 mm的工件（CTX gamma 1250 TC机床为340 mm）
配扭矩达4,000 Nm主轴和扭矩达2,200 Nm副主轴*的机床提供6面完整加工能力，最大盘件*直径达Ø 630 mm
带B轴及多达12位动力刀下刀塔*的机床提供生产型车削能力
| 机床型号 | CTX gamma 2000 TC / linear | |
| 加工区 | ||
| 最大回转直径 | mm | 700 |
| 最大车削直径 | mm | 630 | (700)1) |
| 车铣主轴座（顶） | ||
| 横向行程（X1） | mm | 800 (-25) |
| 垂直行程（Y1） | mm | 420 |
| 纵向行程（Z） | mm | 2,050 |
| 快移速度 X/Y/Z | m/min | 50/50/50 (60)** |
| 刀塔滑座（下） | ||
| 横向行程（X2） | mm | 235 |
| 垂直行程（Y2）* | – | |
| 纵向行程（Z2） | mm | 1,910 |
| 快移速度 X2/Y2/Z2 | m/min | 30 / - / 40 |
| 主轴 | ||
| 主轴头 | mm | 220h5 | (A15)* |
| 棒料规格 | mm | 102 |
| 前端轴承主轴直径 | mm | 160 | (220)* |
| 夹紧卡盘 | mm | 250 – 500 | 400 / 500 | 500 / 630 |
| 驱动功率（40% / 100% DC） | kW | 45 / 35 | (52 / 40)* | (59 / 50)* |
| 扭矩，最大(40/100% DC) | Nm | 770 / 600 | (2,200 / 1,700)* | (4,000 / 3,400)* |
| 最高转速 | rpm | 4,000 | (2,500)* | (2,000)* |
| 副主轴 | ||
| 主轴头 | ø mm | 170h5 | (220h5)* |
| 前端轴承主轴直径 | ø mm | 130 | (160)* |
| 卡盘直径 | ø mm | 250 / 315 | 315 – 500 |
| 驱动功率（40% / 100% DC） | kW | 34 / 25 | (45 / 35)* | (52 / 40)* |
| 扭矩，最大(40/100% DC) | Nm | 380 / 280 | (770 / 600)* | (2,200 / 1,700)* |
| 最高转速 | rpm | 5,000 | (4,000)* | (2,500)* |
| 车铣主轴 | ||
| 刀具接口 | HSK-A63 (Capto C6 / HSK-100 / Capto C8)* | |
| 主轴转速，最高 | rpm | 12 (20)* |
| 驱动功率，最大（40% DC） | kW | 36 |
| 扭矩，最大（40% DC） | Nm | 220 |
| B轴（转矩电机驱动） | ||
| 摆动范围（B） | ° | 240 |
| 扭矩，最大（40% DC） | Nm | 2.8 |
| 液压夹紧 | Nm | 6,000 |
| 刀库 | ||
| 刀位数量 | Disk 36 (chain 80 / 120)* | |
| 刀具长度 | mm | 500 (550)1) |
| 刀具重量G1 / G2 | kg | 12 (15)1) |
| 最大刀具直径（空刀位） | mm | 80 (140) |
| 刀座（刀塔，下） | ||
| 刀位数量 | 12 | |
| 动力刀位 | 12 | |
| 轴径（基于DIN 69880） | mm | 40 |
| 驱动功率（40%DC） | kW | 9.4 |
| 扭矩，最大（40% DC） | Nm | 28 |
| 最高转速 | rpm | 4,000 |
| 尾座 | ||
| 尾座行程（自动运动） | mm | 1,910 |
| 中心位置 | MT | 5 |
| 最大尾座力 | daN | 1.8 |
| 机床重量，包括电气柜 | kg | 24,000 |
CTX TC
用于6面完整加工的车／铣复合加工机床
配下刀塔的 CTX gamma TC - 5轴生产型车削加工
＋高生产力机床，适用千中大批量生产
＋两个刀架同时可用，确保最高的生产力
＋TRIFIX® 高精度刀具接口，刀具装夹时间小于30秒，能持续保持稳定高精度的刀塔
＋选配自动化选项，例如桁架式机械手，最适用于批量生产应用
＋用ShopTurn 3G编程或机外编程
汽车制造
CTX gamma 2000 TC加工 曲轴
42CrMo4/ 56分钟
a 直驱B轴 转速100 rpm, 确保最高的精度及动态性能 | c 热稳定性 所有相关部件全部液冷：床身、电机、 直线导轨及滚珠丝杠 |
b 最高的稳定性 高刚性导轨，导轨规格达55号以及ø 50 mm 滚珠丝杠，确保稳定 的高刚性 | d 最高的动态性能 免维护的Z轴直线电机驱动（选配），5年质保 及 1g 加速度，确保最高的动态性能并能持续保持稳定的高精度＊ |

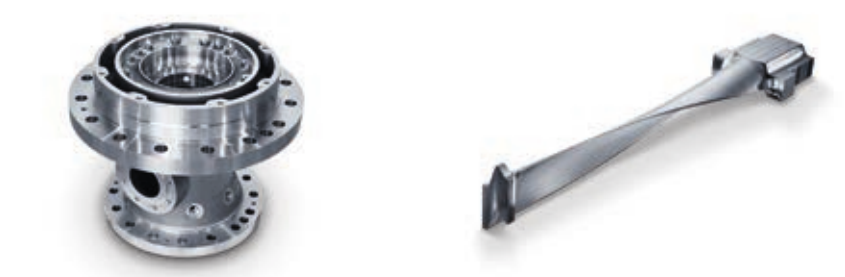

1、石油天然气行业 接头// CTX gamma 2000 TC 材质:GGG70 工件尺寸： ø 350 mm x 495 mm 加工时间： 56分钟 亮点:6面完整加工 | 2、能源技术 叶片//CTX gamma 2000 TC 材质:X 13Cr12Ni2W1V-5 工件尺寸： 155mmx110mmx770mm 加工时间： 180分钟 亮点:5轴铣削 |

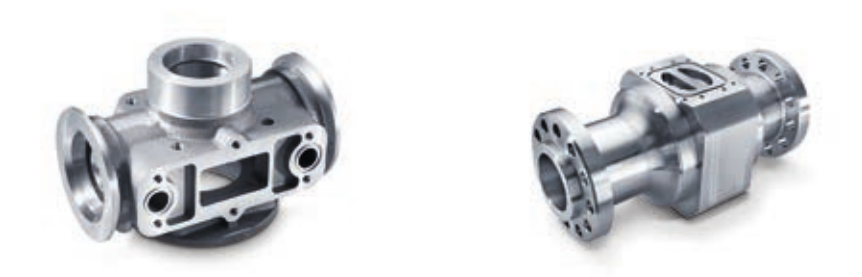

3、阀门行业 阀体// CTX gamma 2000 TC 材质：铸铝 工件尺寸： 180 mm x 450 mm x 250 mm 加工时间： 32分钟 亮点：6面完整加工 | 4、驱动技术 船用凸轮轴零件// CTX gamma 2000 TC 材质：42CrMo4 工件尺寸：ø 150 mm x 370 mm 加工时间： 66分钟 亮点：6面完整加工，端面驱动顶尖与顶尖自动交换， 刀塔中心架 |
